Exercícios de Instrumentos ópticos

A afirmação I está correta, pois a lupa utiliza uma lente convergente para produzir uma imagem que é virtual, direita e com dimensões superiores às do objeto original.

A proposição II também é verdadeira, visto que o funcionamento do microscópio composto envolve uma objetiva que projeta uma imagem real e invertida, a qual é posteriormente ampliada pela ocular, resultando em uma imagem final virtual e invertida.

Já a afirmação III é incorreta, pois, embora a luneta astronômica utilize duas lentes convergentes, o resultado final do sistema é uma imagem virtual, invertida e ampliada, e não real.

A proposição IV está correta ao descrever as diferenças de foco: no microscópio composto, a distância focal da objetiva é reduzida em comparação à ocular, enquanto na luneta astronômica o comportamento é inverso, com a objetiva possuindo uma distância focal superior à da ocular.

A sentença V é verdadeira, pois a luneta terrestre diferencia-se por empregar uma ocular divergente para garantir que a imagem observada seja direita, ao passo que instrumentos como o microscópio e a luneta astronômica utilizam oculares convergentes e entregam imagens invertidas.

Por fim, a afirmação VI é falsa, dado que a vergência da ocular em uma luneta terrestre é negativa, enquanto nos outros modelos citados ela possui valor positivo.

Portanto, considerando que apenas as sentenças I, II, IV e V são verdadeiras, a alternativa correta é a C.

Aumento na lente objetiva:

$$\frac{1}{{\mathrm{f}}_1}=\frac{1}{{\mathrm{p}}_1}+\frac{1}{{{\mathrm{p}}_1}^{\mathrm{\prime }}}$$
$$\frac{1}{5}=\frac{1}{5,2}+\frac{1}{{\mathrm{p}}_1\mathrm{\prime }}{\mathrm{p}}_1^{\mathrm{\prime }}=130 \mathrm{mm}$$
$${\mathrm{A}}_1=-\frac{{{\mathrm{p}}_1}^{\mathrm{\prime }}}{{\mathrm{p}}_1}=-\frac{130}{5,2}$$
$${\mathrm{A}}_1=-25$$

Aumento na lente ocular:

$$\frac{1}{{\mathrm{f}}_2}=\frac{1}{{\mathrm{p}}_2}+\frac{1}{{\mathrm{p}}_2^{\mathrm{\prime }}}$$
$$\frac{1}{70}=\frac{1}{190-130}+\frac{1}{{\mathrm{p}}_2^{\mathrm{\prime }}}$$
$${\mathrm{p}}_2^{\mathrm{\prime }}=-420 \mathrm{mm}$$
$${\mathrm{A}}_2=-\frac{{\mathrm{p}}_2^{\mathrm{\prime }}}{{\mathrm{p}}_2}=-\frac{(-420)}{60}$$
$${\mathrm{A}}_2=7$$

Módulo do aumento linear do microscópio:

$$\left|A_m\right|=|A_1\cdot A_2|=|-25\cdot 7|$$
$$\left|A_m\right|=175$$

A lupa é uma lente convergente, pois possui distância focal positiva. Para uma lente delgada, a relação entre a distância focal f, a distância do objeto à lente p e a distância da imagem à lente q é dada pela equação de conjugação:

$\frac{1}{f}=\frac{1}{p}+\frac{1}{q}$

A ampliação linear é igual a 4. Em módulo, isso significa que a distância associada à imagem é quatro vezes a distância do selo à lente:

$q=4p$

Como a distância focal vale 20 cm, substituímos f = 20 cm e q = 4p na equação da lente:

$\frac{1}{20}=\frac{1}{p}+\frac{1}{4p}$

Somando as frações do lado direito, obtemos:

$\frac{1}{20}=\frac{5}{4p}$

Multiplicando em cruz, encontramos a distância do selo à lente:

$4p=100$
$p=25\text{cm}$

Consequentemente, a distância correspondente à imagem é:

$q=4\cdot 25=100\text{cm}$

A distância entre o selo e sua imagem conjugada é obtida pela diferença entre essas duas distâncias:

$d=q-p$
$d=100-25=75\text{cm}$

I) A afirmação é correta. No funcionamento de um microscópio composto, a lente objetiva recebe o objeto posicionado entre o ponto antiprincipal e o foco principal. Essa configuração específica resulta na formação de uma imagem real, invertida e com dimensões ampliadas em relação ao objeto original, sendo essa imagem P’ o que servirá de base para a próxima etapa do sistema óptico.

II) A afirmação é incorreta. Para que a lente ocular realizasse uma nova inversão da imagem P’, o objeto (que neste caso é a própria imagem P’) precisaria estar localizado entre o foco e o ponto antiprincipal da ocular. Como a dinâmica do microscópio visa ampliar a imagem já formada, a característica de ser virtual, direita e maior para P” decorre da posição relativa das lentes, mas a justificativa sobre a desinversão por posicionamento inadequado invalida o item.

III) A afirmação é verdadeira. O cálculo do aumento linear transversal total do instrumento baseia-se na aplicação de princípios de semelhança de triângulos aplicados à óptica geométrica. Dessa forma, o fator de ampliação final do sistema é determinado matematicamente através da multiplicação dos aumentos lineares individuais produzidos tanto pela lente objetiva quanto pela lente ocular.

A alternativa correta é a C, pois descreve com precisão o funcionamento físico dos espelhos convexos aplicados em contextos de segurança e monitoramento. Em ambientes como garagens, lojas e instituições financeiras, esses dispositivos são essenciais para ampliar o campo de visão do observador.

Do ponto de vista da óptica geométrica, um espelho convexo possui uma superfície refletora que se curva para fora em relação ao objeto observado. Essa geometria específica determina as propriedades das imagens formadas pelo sistema. Diferente dos espelhos côncavos, que podem projetar imagens reais ou virtuais dependendo da posição do objeto, o espelho convexo possui uma característica constante: ele produz exclusivamente imagens virtuais. Uma imagem é classificada como virtual quando se forma no prolongamento dos raios de luz refletidos, atrás da superfície do espelho, não podendo ser projetada em uma tela.

Além da natureza virtual, a imagem gerada por um espelho convexo é sempre direita (mantém a mesma orientação vertical do objeto) e reduzida em relação ao tamanho real. Essa redução de tamanho é o que permite o fenômeno do aumento do campo visual. Como os raios de luz divergem após a reflexão, o observador consegue captar informações de uma área muito mais ampla do que seria possível com um espelho plano de dimensões equivalentes.

Portanto, a justificativa para o uso desses espelhos em locais de grande circulação reside na capacidade de oferecer uma visão panorâmica e segura, garantindo que objetos ou pessoas situados em diferentes distâncias sejam visualizados como imagens virtuais e diretas, independentemente de quão longe estejam do dispositivo.

A questão em análise foi considerada anulada devido a imprecisões terminológicas no enunciado original, especificamente quanto ao uso da expressão “imagem invertida” para descrever objetos situados no infinito (objetos impróprios). Contudo, é possível realizar uma análise física rigorosa do sistema óptico descrito para compreender o comportamento dos raios luminosos.

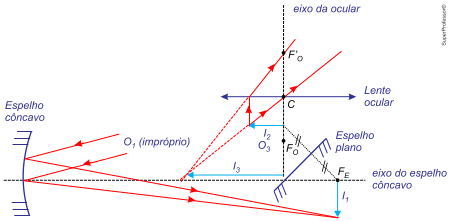

O funcionamento de um telescópio refletor baseia-se em um sistema de múltiplos elementos ópticos que trabalham em etapas sucessivas. Inicialmente, temos um objeto luminoso O₁ situado a uma distância muito grande, caracterizando-o como um objeto impróprio. Quando os raios de luz provenientes desse objeto incidem sobre o espelho côncavo primário, eles convergem para o seu foco focal, denominado F_E. Nesse estágio, forma-se a primeira imagem, I₁, que possui natureza real e é invertida em relação à orientação original do objeto O₁.

Na sequência, essa imagem I₁ atua como o objeto para o próximo componente do sistema: o espelho plano secundário. Como os raios de luz já convergiram para um ponto real antes de atingirem o espelho plano, a imagem I₁ funciona como um objeto virtual (O₂) para este segundo elemento. Devido às propriedades geométricas de um espelho plano, que realiza uma reflexão simétrica, é gerada uma nova imagem, I₂. Esta imagem intermediária possui características específicas: ela é real, apresenta o mesmo tamanho da anterior e mantém a orientação direita em relação ao objeto virtual O₂. Entretanto, devido à disposição do espelho plano no eixo óptico, ocorre um desvio angular de 90° na trajetória dos raios, alterando a orientação espacial do sistema.

Por fim, a imagem I₂ é direcionada para a lente ocular, que possui natureza convergente. Para esta lente, a imagem intermediária I₂ atua como um objeto real (O₃). O papel da ocular é ampliar a imagem formada anteriormente, projetando uma imagem final, denominada I₃, para o observador. Seguindo as leis da óptica para lentes convergentes operando em regime de ampliação, a imagem resultante I₃ apresenta natureza virtual e orientação direita em relação ao seu objeto imediato (I₂). No entanto, considerando a trajetória completa desde o início do sistema, essa imagem final aparece com uma inclinação de 90° em comparação à orientação original do objeto luminoso inicial.

Em conclusão, através do rastreamento da formação das imagens em cada etapa — do espelho côncavo ao espelho plano e, finalmente, à lente ocular — conclui-se que a imagem observada pelo usuário possui natureza virtual e encontra-se rotacionada em 90° em relação ao objeto original.

Para compreender o funcionamento de um microscópio óptico composto, é fundamental analisar a interação entre as duas lentes que compõem o sistema: a objetiva e a ocular. O processo de formação da imagem ocorre em etapas sucessivas, onde o resultado de uma lente serve como ponto de partida para a próxima.

Inicialmente, a luz proveniente do objeto atravessa a lente objetiva. Esse primeiro estágio produz uma imagem intermediária, denominada imagem 1. De acordo com os princípios da óptica geométrica aplicados a este instrumento, essa imagem 1 é caracterizada por ser uma imagem real, o que significa que os raios de luz efetivamente convergem para um ponto no espaço após passarem pela objetiva.

O ponto crucial para a resolução da questão reside na continuidade desse processo óptico. A imagem 1, resultante do trabalho da lente objetiva, posiciona-se de tal forma que atua como o objeto inicial para a segunda lente do sistema, que é a ocular. Portanto, a luz que chega à ocular não parte diretamente do objeto original, mas sim da imagem intermediária gerada anteriormente.

A lente ocular, por sua vez, recebe essa imagem 1 e realiza um novo processo de ampliação. O resultado final desse segundo estágio é a imagem 2, que é uma imagem virtual, projetada para o observador, permitindo a visualização detalhada do que foi ampliado. Como a imagem 1 funciona como o elemento que incide sobre a ocular, a afirmação contida na alternativa B está tecnicamente correta.

Em suma, o encadeamento óptico estabelece que a imagem produzida pela primeira lente (objetiva) assume o papel de objeto para a segunda lente (ocular), validando a lógica da alternativa B.

Como, de acordo com o enunciado, o diâmetro efetivo do telescópio é de $12700\mathrm{k}\mathrm{m}$, a sua grandeza é da ordem de ${10}^4\mathrm{k}\mathrm{m}$ E, de acordo com o gráfico, a sua resolução angular deve ser de ${10}^{-10}\mathrm{r}\mathrm{a}\mathrm{d}$.

Portanto, o valor $p$ do pixel é de aproximadamente:

$$\mathrm{p}=\theta \cdot \mathrm{d}={10}^{-10}\cdot 5\cdot {10}^{20}$$
$$\mathrm{p}=5\cdot {10}^{10}\mathrm{k}\mathrm{m}$$

Para melhorar a observação do planeta, é necessário atuar sobre os três fatores mencionados: o diâmetro da objetiva, a distância focal da objetiva e a distância focal da ocular.

1. Efeito do diâmetro da objetiva sobre a resolução

A resolução é dada por:

Nessa expressão, P representa o menor ângulo que deve existir entre dois pontos para que eles possam ser distinguidos, enquanto D é o diâmetro da objetiva, em centímetros. Como D aparece no denominador, o aumento do diâmetro provoca a diminuição do valor de P.

Um valor menor de P significa que o telescópio consegue distinguir pontos que estão separados por um ângulo menor. Portanto, ele apresenta maior poder de resolução e produz uma imagem mais nítida. Assim, o valor de D deve ser aumentado.

2. Efeito do diâmetro da objetiva sobre a magnitude limite

A magnitude limite é expressa por:

M = 7,1 + 5 logD

Como a função logarítmica é crescente para valores positivos de D, aumentar o diâmetro da objetiva também aumenta o valor de M. Isso significa que o telescópio passa a captar objetos de menor brilho aparente, o que é essencial para observar um planeta de baixa luminosidade.

Logo, para melhorar a capacidade de captação de luz, D também deve ser aumentado.

3. Efeito das distâncias focais sobre o aumento angular

O aumento angular é calculado pela razão entre a distância focal da objetiva e a distância focal da ocular:

Nessa relação, F1 é a distância focal da objetiva e F2 é a distância focal da ocular. Para aumentar a razão, deve-se aumentar o numerador, F1, e diminuir o denominador, F2.

Portanto, a distância focal da objetiva deve ser aumentada, enquanto a distância focal da ocular deve ser diminuída. Com isso, o aumento angular do telescópio será maior.

Assim, os valores de D, F₁ e F₂ devem ser, respectivamente, aumentado, aumentado e diminuído. Portanto, a alternativa correta é a).

A alternativa correta é a B, pois o microscópio é o dispositivo ótico que utiliza um sistema composto por dois conjuntos de lentes convergentes para ampliar imagens de objetos minúsculos. Esse arranjo funciona através da interação entre a lente objetiva, posicionada estrategicamente próxima ao objeto sendo analisado para captar sua luz e formar uma imagem intermediária, e a lente ocular, que atua como uma lupa para o observador, ampliando a imagem gerada pela primeira etapa.

Para compreender por que as outras opções estão incorretas, é necessário analisar a composição de cada um desses instrumentos. A lupa, por exemplo, caracteriza-se por ser um instrumento simples, operando com apenas uma única lente convergente para realizar o aumento visual. De maneira semelhante, o retroprojetor utiliza o princípio de projeção baseado em uma única lente para projetar imagens em superfícies distantes.

Já o periscópio apresenta uma natureza física distinta, pois não se baseia no uso de lentes para a formação da imagem, mas sim na reflexão da luz. Ele é construído tipicamente com dois espelhos planos posicionados em ângulos específicos que permitem ao observador visualizar objetos situados fora de sua linha direta de visão.

Em conclusão, a presença obrigatória do par de lentes objetiva e ocular define o funcionamento do microscópio, diferenciando-o dos instrumentos de lente única ou daqueles baseados em reflexão por espelhos.
