1. ASSOCIANDO CAPACITORES

Os capacitores também podem ser associados em série e paralelo.



1.1 Associação de capacitores em série

Na associação em série, todos os capacitores apresentam a mesma carga Q, pois são percorridos pela mesma corrente.

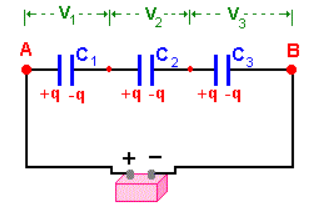

Circuito com três capacitores C1, C2 e C3 associados em série entre os pontos A e B, conectados a uma bateria, mostrando as cargas +q e -q em cada um.



A capacitância equivalente é dada por:



Fórmula: 1/Ceq = 1/C1 + 1/C2 + 1/C3



Essa expressão é análoga a da associação de resistores em paralelo.



1.2 Associação de capacitores em paralelo

Na associação em paralelo, todos os capacitores apresentam a mesma ddp U.

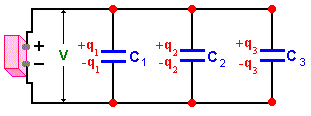

Associação de três capacitores C1, C2 e C3 em paralelo conectados a uma fonte de tensão V.



A capacitância equivalente é dada por:



Fórmula: Ceq = C1 + C2 + C3



Essa expressão é análoga a da associação de resistores em série.



Pratique: Exercícios de Capacitor, com resolução comentada.
