Composição de movimentos – Roda

2. MOVIMENTO DE UMA RODA

O movimento de uma roda é uma composição de dois movimentos distintos: rotação (a roda gira em torno do seu próprio eixo) e translação (a roda anda para a frente).



2.1. Rotação

O vetor velocidade em um movimento circular é sempre tangente ao raio da curva, ou perpendicular ao raio da trajetória curvilínea.



A figura ilustra a direção e sentido deste vetor nos pontos A, B, C e D da roda (que gira no sentido anti-horário).



2.2 Translação

A ilustração abaixo mostra a direção e sentido do vetor velocidade nos pontos A, B, C, D e O. Todos os pontos da roda possuem o mesmo vetor velocidade, ou seja, mesmo módulo, direção e sentido.

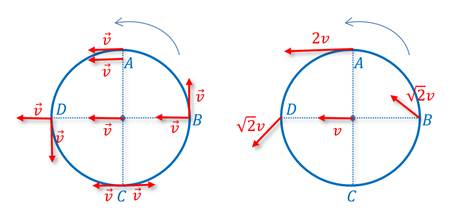

2.3 Movimento resultante

O movimento resultante da roda é o somatório dos vetores velocidade em cada ponto.

No ponto A, a velocidade resultante é o dobro da velocidade do centro v.





Nos pontos B e D, a velocidade resultante é a soma vetorial dos vetores V perpendiculares entre si,





No ponto C, a velocidade resultante é nula.





Como no ponto de contato entre o pneu e o solo, a velocidade resultante é nula, o pneu não derrapa.



Quando essa velocidade resultante não é nula, a roda patina e o carro derrapa.
