1. ASSOCIAÇÃO DE GERADORES

Os geradores podem ser associados em série ou paralelo, assim como ocorre com os resistores. Vamos analisar as propriedades de cada um.

1.1 Associação em série

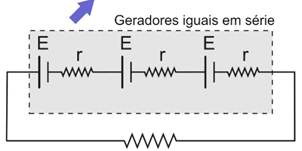

Circuito com três geradores idênticos conectados em série, representados por símbolos de bateria e resistores internos, dentro de uma área pontilhada.

Dessa forma, é possível provar que a f.e.m total (ε_TOTAL) da associação é o somatório das f.e.m. de cada um. A resistência total da associação é o somatório das resistências internas de cada gerador.

ε_eq= ε₁ + ε₂ + …;

r_eq = r₁ + r₂ + …;

1.2 Associação em paralelo

Nesta situação, os polos positivos do gerador são conectados entre si, assim como os polos negativos.

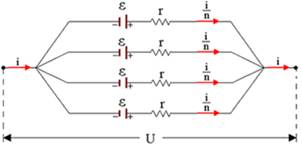

Circuito com quatro geradores em paralelo, cada um com força eletromotriz ε e resistência interna r, conectados entre os pontos i e U.

Dessa forma, é possível provar que a f.e.m total (ε_TOTAL) da associação é a f.e.m. de um único gerador (os geradores devem ser iguais aqui). A resistência total da associação é calculada da mesma forma que os resistores em paralelo.

ε_eq = ε;

r_eq = ;
