Receptores

1. RECEPTORES

Os receptores são dispositivos que realizam o processo inverso dos geradores, ou seja, eles transformam energia elétrica em outro tipo de energia (cinética).

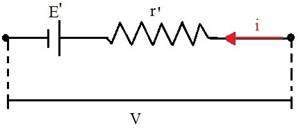

O receptor recebe energia elétrica do circuito e as cargas elétricas se movem do maior potencial (polo positivo) para o menor potencial (polo negativo).

A energia depositada por estas cargas é convertida em energia cinética e é representada por uma constante de proporcionalidade que é ε` a força contra eletromotriz (f.c.e.m) do receptor. O restante da energia depositada é transformado em calor, devido a resistência interna (r`), que dissipa parte a energia elétrica.

A equação do receptor é dada por:

O gráfico do receptor tem o formato abaixo.

1.1 Potências e rendimento do receptor

·        Potência utilizada pelo motor no gerador (P_ÚTIL):

·        Potência fornecida pelo circuito (P_FORN):

·        Potência dissipada pela resistência interna do receptor (P_DISSIPADA):

Relacionando as três potências, temos:

O rendimento traduz o quando da energia depositada, sobre o receptor, ele consegue transformar em mecânica. O rendimento elétrico do receptor (η`) pode ser escrita como:
